陶瓷纖維濾管斷管、破損問題分析及對策

陶瓷纖維濾管在運行過程中發(fā)生斷裂或破損，是一個涉及產(chǎn)品制造、系統(tǒng)設(shè)計、安裝調(diào)試及運行維護等多方面的系統(tǒng)性問題。為幫助您更全面地理解和預(yù)防這一問題，現(xiàn)對陶瓷纖維濾管斷管問題的原因及對策進行梳理如下：

一、 濾管制造環(huán)節(jié)的固有缺陷是導(dǎo)致濾管強度不足及損壞的根本原因之一

1、法蘭固化強度不足

（1）問題原因：采用常規(guī)固化工藝，導(dǎo)致法蘭部分（厚度30mm）的固化深度不足（通常僅6-10mm），中心存在10-15mm的未完全固化“夾心層”。這使得法蘭部位硬度和結(jié)構(gòu)強度顯著降低，在頻繁的反吹沖擊及機械應(yīng)力下，易發(fā)生破裂或斷裂。

?（2）改進方向：中天威爾陶瓷纖維濾管所采用的深度固化技術(shù)，將中心未固化層厚度控制在3-5mm以內(nèi)，顯著提升法蘭的整體固化強度和耐久性。

2、管體本身結(jié)構(gòu)缺陷

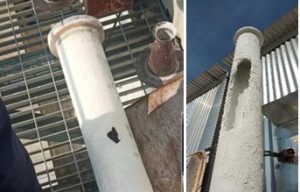

（1）問題原因：整體容積密度偏低。濾管在離心成型過程中，若存在布料不均或出料量不足等工藝問題，會導(dǎo)致濾管本體容積密度偏小。密度低的濾管其耐磨損和抗機械沖擊的能力會大幅下降。尤其是在距離法蘭500-1000mm的管體位置，最容易存在容積密度低于平均值的薄弱區(qū)域。該區(qū)域在反吹氣流作用下更易因磨損而產(chǎn)生破洞，最終導(dǎo)致斷裂。

（2）改進方向：中天威爾突破濾管成型技術(shù)難題，整根濾管尤其是法蘭前端，全部實現(xiàn)了濾料的均勻疊加布料，確保濾管整體強度。

二、 反吹清灰系統(tǒng)設(shè)計不合理會直接加速濾管的損壞

1、問題原因： 反吹壓力設(shè)置過高、噴吹氣流分布不均、噴吹頻率過于頻繁，都會對濾管，特別是上述提到的法蘭側(cè)薄弱區(qū)，造成過度的沖擊和磨損。

2、解決方案： 需根據(jù)過濾系統(tǒng)的實際運行工況，優(yōu)化反吹系統(tǒng)的設(shè)計，包括選擇合適的噴吹壓力、脈沖寬度和周期，確保清灰效果的同時，最大限度降低對濾管的機械損傷。

三、 安裝與調(diào)試環(huán)節(jié)的操作不當是導(dǎo)致濾管非正常損壞的關(guān)鍵人為因素

? ? ? ?

? ? ? ?陶瓷纖維濾管安裝順序及配件要求：

1、陶瓷纖維濾管安裝順序： 纖維墊片 → 陶瓷濾管 → 文氏管 → 限位管 → 壓板。

2、密封墊片要求：墊片容重建議不低于200gkg/m3，厚度約20mm，壓縮后至約12mm。墊片質(zhì)量或厚度不足，會影響密封和緩沖效果。

3、安裝壓板要求： 安裝時，壓板的壓緊力度必須均勻。若受力不均，會導(dǎo)致濾管在運行中晃動，不僅與相鄰部件碰撞，還會在法蘭處產(chǎn)生額外的彎曲應(yīng)力，導(dǎo)致法蘭破裂或管體疲勞斷裂。

4、濾管調(diào)平：安裝完成后，需對同一花板上的所有濾管垂直度進行整體調(diào)平。運行中，濾管在反吹氣流作用下會發(fā)生不同幅度的擺動，相互碰撞，導(dǎo)致管體表面磨損或直接撞斷。

四、灰斗卸灰不及時

1、問題分析：灰斗錐體內(nèi)的積灰未能及時卸除，當積灰高度淹沒濾管底部時，濾管下端被灰“抱死”。在系統(tǒng)進行卸灰時，堆積的粉塵對濾管形成巨大的側(cè)向壓力，可能“別斷”濾管。

2、規(guī)范卸灰制度：定期、及時卸灰，安裝高、低料位計進行自動監(jiān)控，嚴禁灰斗高料位運行。

五、長期掛粉（“糊管”）導(dǎo)致的結(jié)構(gòu)性斷裂

1、問題分析：脈沖閥出現(xiàn)故障，或噴吹程序出現(xiàn)故障導(dǎo)致脈沖閥不工作以及或噴吹管脫落，無法有效清除濾管表面的粉塵層。粉塵在濾管外壁持續(xù)積聚，形成厚厚的“粉餅”。這會導(dǎo)致系統(tǒng)阻力飆升，并給濾管帶來巨大持續(xù)負荷，最終因不堪重負而斷裂。

2、解決方案：對噴吹管進行加固固定，并定期檢查脈沖閥、電磁閥的工作狀態(tài)，確保反吹氣流暢通。

六、綜合預(yù)防措施建議

為避免陶瓷濾管斷管，必須采取“預(yù)防為主，全過程管理”的策略：

1、采購階段：嚴格把關(guān)產(chǎn)品質(zhì)量，選擇高品質(zhì)陶瓷纖維濾管。

2、安裝階段：嚴格執(zhí)行安裝規(guī)范，確保密封有效、緊固均衡、全面調(diào)平。

3、運行維護階段：

① 智能清灰：優(yōu)化反吹程序，監(jiān)控系統(tǒng)壓差。

② 及時卸灰：避免灰斗高料位運行。

③ 定期點檢：檢查脈沖閥、噴吹管狀況，及時發(fā)現(xiàn)并處理潛在問題。

通過以上系統(tǒng)性的分析和控制，可以極大降低陶瓷纖維濾管斷管的風險，保障一體化系統(tǒng)的長期穩(wěn)定運行。
